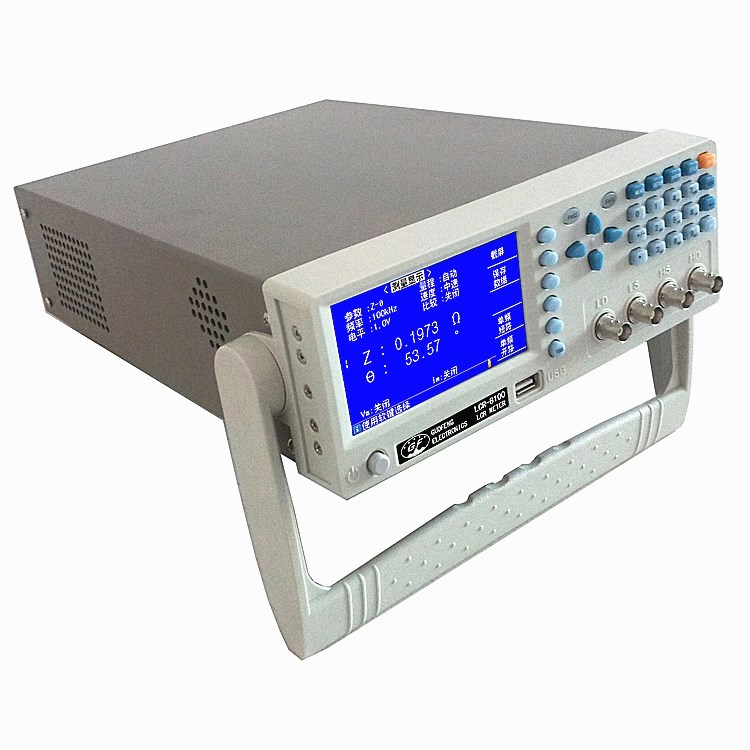

LCR-8100 12Hz-100kHz 连续频率点，精密LCR数字电桥

简要介绍
■ GF8000系列是一款用于对各种电子元器件进行检验的多功能LCR精密数字电桥。采用4.3英寸TFT LCD显示器，显示简洁、布局典雅。是一种高速、宽频、6位测试分辨率的阻抗测量仪，12Hz-500kHz频率以及0.05%的精度可满足各种场合元件参数检测的需求。是一种性价比极高的精密测试仪。
性能特点

■ 全新32位核心处理器，数据完全比对国外一流设备
■ 4.3英寸真彩TFT显示器
■ 12Hz－500 kHz(可定制600kHz)
■ 0.05%的基本测量准确度，测试速度快(75次/秒)
■ 测试电压或电流的自动电平控制ALC功能
■ 30 Ω, 100 Ω,10/100,10/CC四种不同信号源输出阻抗
■ 内建比较器, 十档分选及档计数功能

■ 10点列表扫描功能

■ 多参数测试功能
■ 内部100组设定文件，U盘500组测试文件保存或调用
■ 0V, 1.5V及2V内部直流偏置电压
■ 可通过USB HOST来实现仪器软件版本的升级和更新
■ U盘实时保存数据,可支持格式FAT16, FAT32文件系统
■ 标配RS232C，USB HOST，USB DEVICE，脚踏接口，耳机口；

选配HANDLER、GPIB

测试参数	\| Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ,DCR
测试频率	LCR-8100: 12Hz~100kHz，最小步进0.1mHz LCR-8200: 12Hz~200kHz，最小步进0.1mHz LCR-8300: 12Hz~300kHz，最小步进0.1mHz LCR-8500: 12Hz~500kHz，最小步进0.1mHz
基本测量准确度	0.05%
等效电路	串联, 并联
数学功能	绝对值偏差, 百分比偏差
量程方式	自动, 保持, 手动选择
触发方式	内部, 手动, 外部, 总线
速度（≥1kHz）	快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒
平均次数	1—255
延时时间	0—60s, 以1ms步进
校准功能	开路/ 短路/ 负载
比较器功能	十档：（九档合格，一档不合格），另有一个附属档AUX
列表扫描	10点列表扫描
显示方式	直读，Δ，Δ%，V/I（被测电压/电流监视）
显示器	6位分辨率，4.3英寸LCD显示器
输出阻抗	30 Ω, 100Ω,10/100,10/CC可选择
测试信号电平	正常：5 mV－2 V 准确度：10%，1 mV步进恒电平：10 mV－1 V 准确度：5%，1 mV步进
直流偏置源	0V，1.5V，2V，准确度：1%
显示范围
\|Z\|, R, X	0.01mΩ —99.9999 MΩ
DCR	0.001 mΩ —99.9999 MΩ
\|Y\|, G, B	0.00001µS —99.9999 S
C	0.00001 pF —9.9999 F
L	0.00001 µH —9999.99 H
D	0.00001 —9.9999
Q	0.00001 —9999.9
θ(DEG)	-179.999º —179.999 º
θ(RAD)	-3.14159 —3.14159
存储器	100组内部仪器设定供存储/调用，外部500组
接口	标配RS232C、USB HOST、USB DEVICE、耳机接口，脚踏接口；选配HANDLER、GPIB
尺寸	265mm(宽）100mm（高）340mm(长）
净重	约4.5公斤

[返回列表]

标准配件		可选配件
GF26004-1	四端开尔文测试电缆	GF26009B	SMD测试钳
		GF26008A	SMD测试盒
		通信软件定制
电源线
