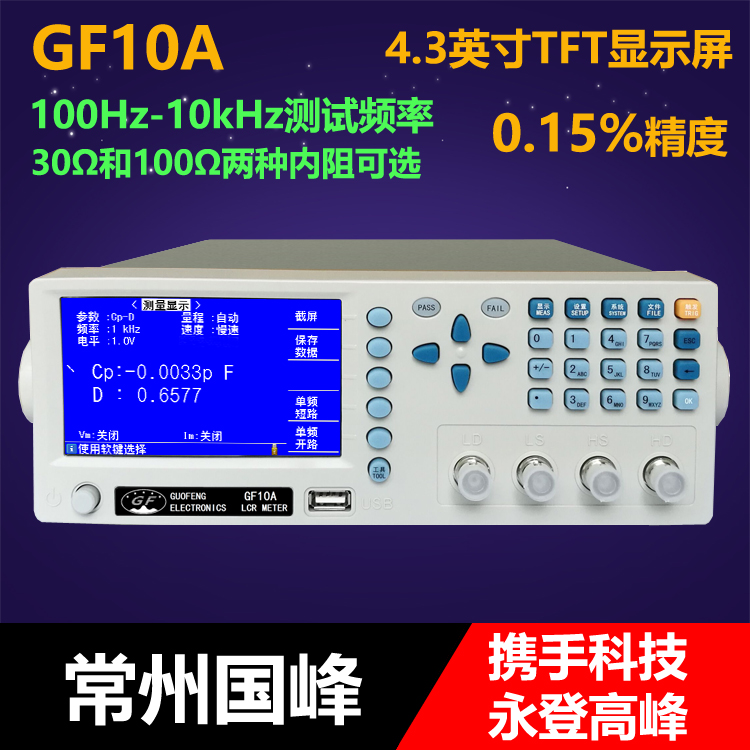

GF10A 10kHz精品LCR数字电桥

■ GF10A是一款用于对各种电子元器件进行检验的多功能LCR精密数字电桥。采用4.3英寸TFT LCD显示器，显示简洁、布局典雅。是一种高速、宽频、5位测试分辨率的阻抗测量仪，100Hz-10kHz多频率点以及0.15%的精度可满足各种场合元件参数检测的需求。是一种性价比极高的精品测试仪。

性能特点

■ 全新32位核心处理器，数据完全比对国外一流设备
■ 4.3英寸真彩TFT显示器

■ 30 Ω, 100 Ω两种不同信号源输出阻抗
■ 关机自动保存测试条件，人性化操作
■ 内部100多组设定文件，U盘扩展多组测试文件保存或调用
■ 简体中文，英文可选
■ 可通过U盘实现仪器软件版本的升级和更新
■ U盘拷屏功能、测试数据保存功能，可支持格式FAT16, FAT32文件系统

■ 标配RS232C、USB HOST；选配USB DEVICE，耳机接口，脚踏接口、GPIB

型号	GF10A
测试参数	L,C, R, \| Z\|, D, Q，X，ESR，θ（Deg），θ（Rad）
测试频率	100Hz, 120Hz,1kHz,10kHz
基本测量准确度	0.15%
测试信号电平	0.1V、0.3V、1V
等效电路	串联, 并联
数学功能	百分比偏差
量程方式	自动, 保持, 手动选择
触发方式	内部, 手动, 外部, 总线
测量速度（≥1kHz）	快速: 最快30次/秒, 中速: 10次/秒, 慢速: 3次/秒
平均次数	1—255
延时时间	0—60s, 以1ms步进
校准功能	开路/ 短路 / 负载
测试端配置	五端
显示方式	直读，Δ%，V/I（被测电压/电流监视）
显示器	主副参数5位显示，4.3英寸真彩LCD显示器
输出阻抗	30 Ω, 100Ω可选择
显示范围
\|Z\|, R，X，ESR	0.1mΩ — 99.999MΩ
C	0.01 pF — 9.9999F
L	0.01 µH — 99999 H
D	0.0001 — 9.9999
Q	0.0001 — 9999.9
θ（Deg）	-179.99° — 179.99°
θ（Rad）	-3.1416 — 3.1416
Δ%	-999.99% — 999.99%
其他
比较器功能	无
存储器	100多组内部仪器设定供存储/调用，U盘扩展500多组
接口	标配RS232C、USB HOST 选配USB DEVICE，耳机接口，脚踏接口、GPIB
